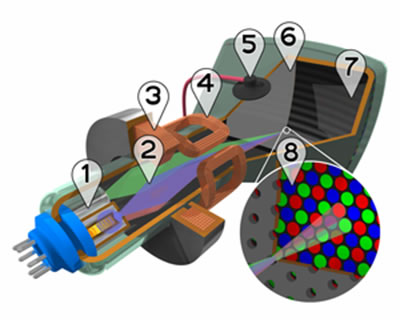

Устройство цветного кинескопа



Внутренняя поверхность стекла кинескопа покрыта люминофором. Люминофорный слой состоит из триад. Триады — элементы люминофорного слоя, состоящие из трех точек, которые соответствуют красному, синему и зелёному цветам. Также в трубке находятся электронные пушки, которые испускают электронные лучи. Эти лучи попадают на триады, заставляя точки светиться с различной интенсивностью. Эти точки в совокупности дают нужный оттенок цвета.

На каждую точку триады падает луч испускаемый определенной пушкой, то есть на зеленую точку падает луч испускаемый «зелёной» пушкой. Для достижения такого эффекта используются металлические решетки. Их строение зависит от типа кинескопа. Существуют три типа решеток: теневая, щелевая и апертурная.

Вывод изображения на экран происходит следующим образом. Электронный луч проходит последовательно по всем точкам экрана слева направо и сверху вниз, заставляя точки светиться. Таким образом, на экране появляется изображение. Луч движется с такой скоростью, что точки не успевают погаснуть. Для стабильного и непрерывного изображения луч должен обегать весь экран не менее 25 раз в секунду, но при такой скорости изображение может мерцать. Для того чтобы оно не мерцало, скорость обегания луча должна быть не менее 75 раз в секунду.

Для формирования изображения в телевизоре,мониторе используются специальные управляющие сигналы. В цикле сканирования луч движется по зигзагообразной траектории от левого верхнего угла экрана к нижнему правому. Прямой ход луча по горизонтали осуществляется сигналом строчной (горизонтальной), а по вертикали — кадровой (вертикальной) развертки. Перевод луча из крайней правой точки строки в крайнюю левую точку следующей строки (обратный горизонтальный ход луча) и из крайней правой позиции последней строки экрана в крайнюю левую позицию первой строки (вертикальный обратный ход луча) осуществляется специальными сигналами обратного хода с выключенной яркостью.

Кадровая частота телевизора(монитора) измеряется обычно в герцах и во многом определяет устойчивость изображения. Чем выше частота кадров, тем устойчивее изображение. Частота строк в килогерцах определяется произведением частоты вертикальной развертки на количество выводимых строк в одном кадре (разрешающая способность по вертикали). Полоса видеосигнала, измеряемая в мегагерцах, определяет самые высокие частоты в видеосигнале. При построчном (non-interlaced) способе формирования изображения все строки кадра выводятся в течение одного периода кадровой развертки, при чересстрочном (interlaced) за один период кадровой развертки выводятся четные строки изображения, а за следующий — нечетные.

У цветного монитора имеются уже три электронные пушки с отдельными схемами управления, а на поверхность экрана нанесен люминофор трех основных цветов: красный (Red, R), зеленый (Green, G), синий (Blue, B). В цветном кинескопе имеется либо теневая маска (Shadow Mask), либо апертурная решетка (технология Trinitron). Они служат для того, чтобы лучи электронных пушек попадали только в точки люминофора соответствующего цвета. Если теневая маска содержит систему отверстий, то апертурная решетка образует систему вертикальных щелей, выполняющих ту же функцию. Четкость изображения на мониторе тем выше, чем меньше размеры точек люминофора на внутренней поверхности экрана. Обычно говорят не о размерах самих точек, а о расстоянии между ними (dot pitch). Этот параметр для различных моделей мониторов может лежать в диапазоне от 0,41 до 0,22 мм. Нормальным уровнем считается 0,26-0,28 мм для ЭЛТ с теневой маской и 0,25 мм для ЭЛТ с апертурной решеткой.

По материалам сайта  www.ru.wikipedia.org
